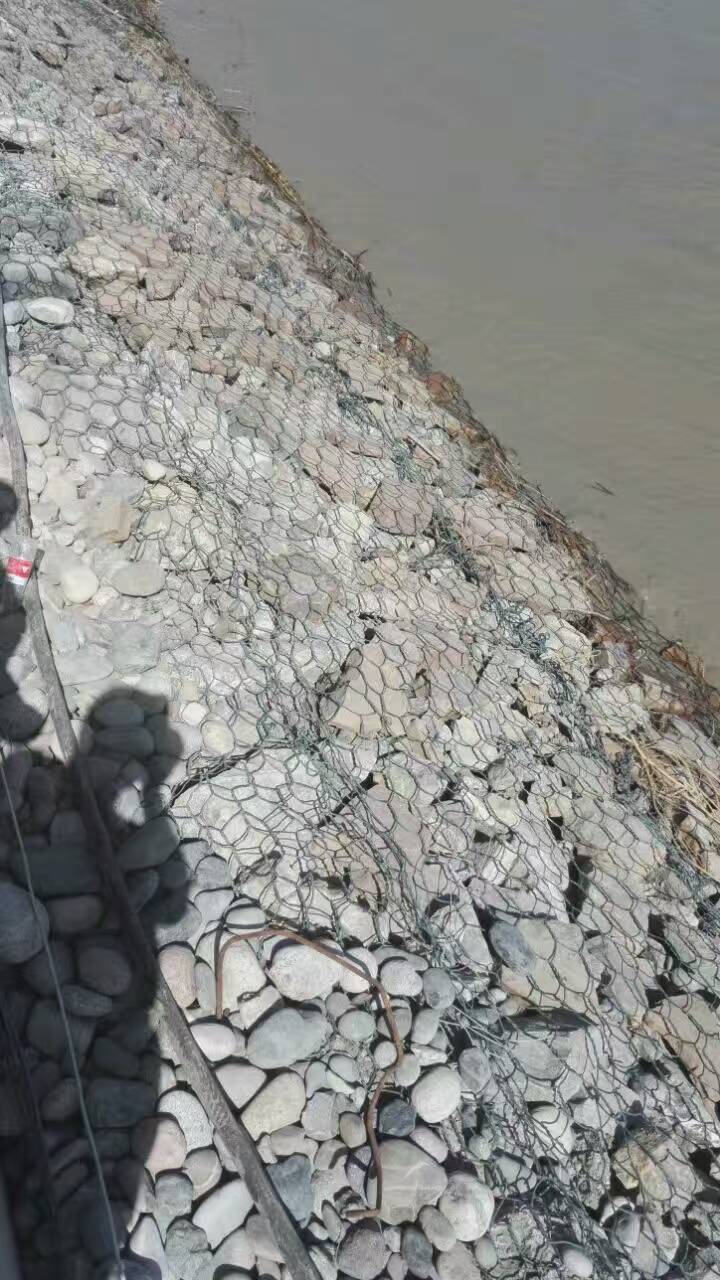

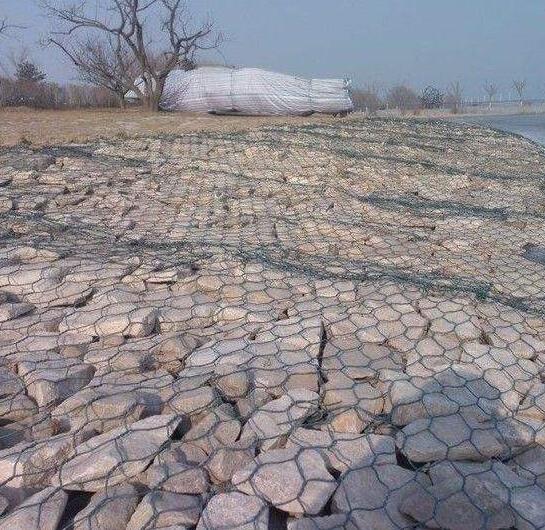

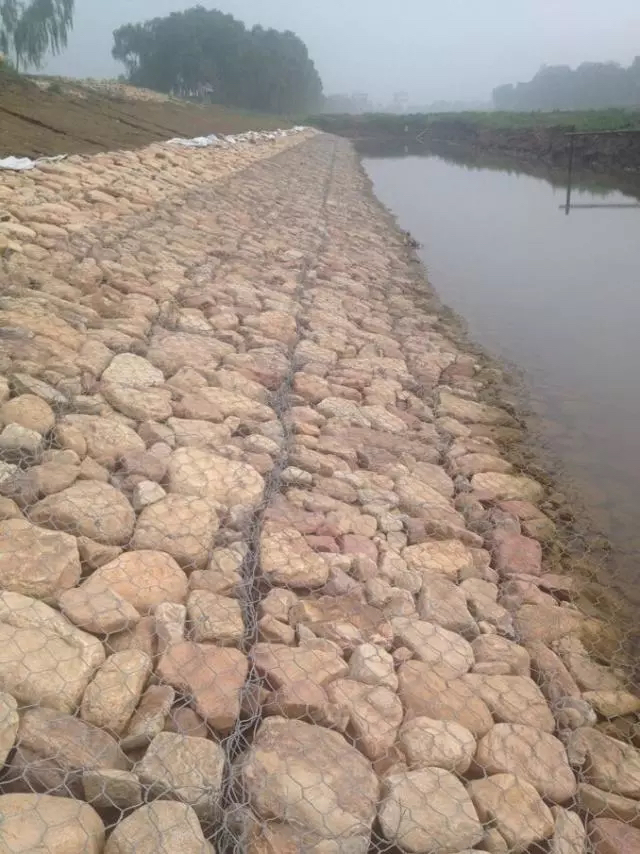

高爾凡雷諾護墊是5%鋅鋁合金雷諾護墊的一種,高爾凡雷諾護墊又叫石籠網護墊,是由鍍高爾凡低碳鋼絲編織而成的六角網扁形箱,厚度在0.17-0.3m(含0.3m)主要用于河堤護坡,河堤護底,可有效的達到河堤兩側以及河底不被沖刷.

高爾凡雷諾護墊中的單元格緊密連接成一個整體,具有良好的整體性,同時雷諾護墊還是一種兼?zhèn)淙嵝耘c整體性的護砌結構,其良好的護坡與防沖性能,以及極佳的與環境的融合性, 在保護環境、防止水土流失發揮了十分重要的作用.

越來越多的水利工程中用到雷諾護墊,高爾凡雷諾護墊越來越受到關注和重視,雷諾護墊不僅整體性好還具有良好的生態性.那么雷諾護墊技術的生態意義具體體現在哪些方面呢？雷諾護墊技術避免使自然河流出現渠道化和非連續化的態勢,不會攔截天然徑流、可調節地表徑流、土壤水分與河水可以交換.對于生物群落至關重要的營養物質可 保持輸移的連續性,隨著自然水文周期的豐枯變化以及洪水漫溢,進行交換、擴散、轉化、積累和釋放.沿河的水生與陸生生物隨之生存繁衍,能夠調動自然生態因 子,與環境高度親和.幫助和促進原生植物生長,這些植物的根系反過來又起到穩固岸坡的作用,成為自然平衡的主導因素.

雷諾護墊施工指南

1 清基

根據設計要求及行業相關規范要求進行地基的清理； 坡面整理工作包括坡面植被及其他雜物的清除以及±50mm內的平整. 整坡后的坡比與設計坡比偏差不得大于3%. 坡面含草根雜物的表土必須清除干凈,垂直坡面60cm深度范圍內的土樣相對密度不小于0.9.

2 組裝

找一塊有充足空間而又比較堅硬平整的地面,方便格賓墊的組裝,注意又不影響到現場其它作業內容的實施； 取出一個完整的雷諾護墊單元,校正彎曲、變形的部份,可用鉗子拉或用腳踩整平,主要注意以下幾個方面:雷諾護墊面板之間的折痕； 雷諾護墊包裝時對折產生的折痕；由于搬運過程中操作不當所產生的彎曲變形.立起隔板及前后面板,先用邊緣鋼絲延長部份固定住角點,確保每一豎直面板上端邊緣在同一水平面上,隔板的兩條豎直邊沿及底部邊沿要在同一豎直面上；絞合時注意按每間隔10－15cm雙圈－單圈－雙圈間隔進行絞合；單雙圈間隔絞合隔板絞合時注意沿一條豎直線絞合,而且絞合后的隔板是在同一豎直面上；組裝雷諾護墊的原則:形狀規則、絞合牢固、所有豎直面板上邊緣在同一水平面上并且確保蓋板邊緣能夠與面板上端水平邊緣絞合.

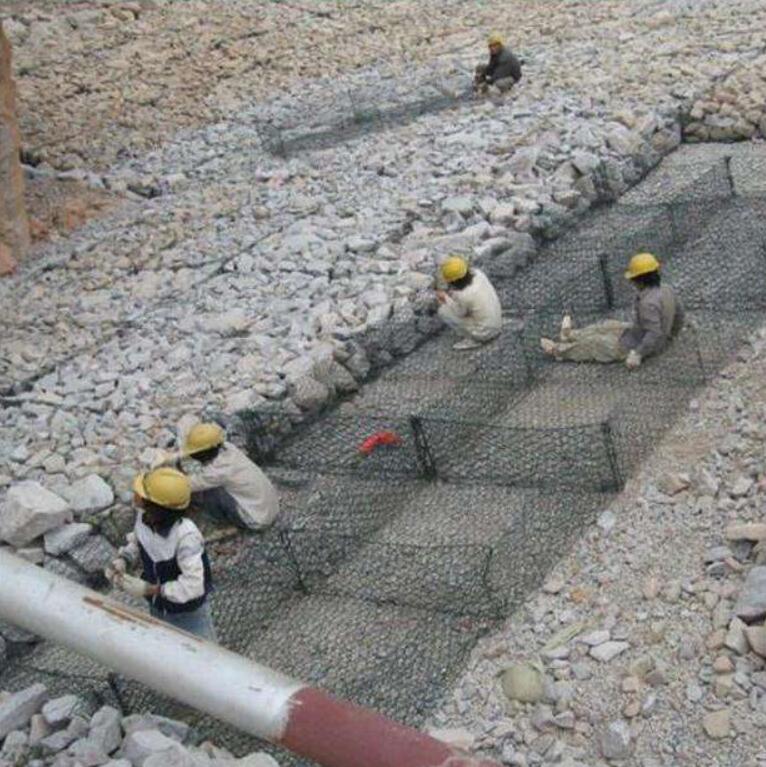

3 安裝

 完成組裝后,將雷諾護墊一個緊靠一個整齊地擺放在地面上；通過不絞合長邊板,與相鄰格賓墊套進,底板重疊來做成曲線或斜角；應把雷諾護墊依次排開并安裝到位后方可進行裝填.

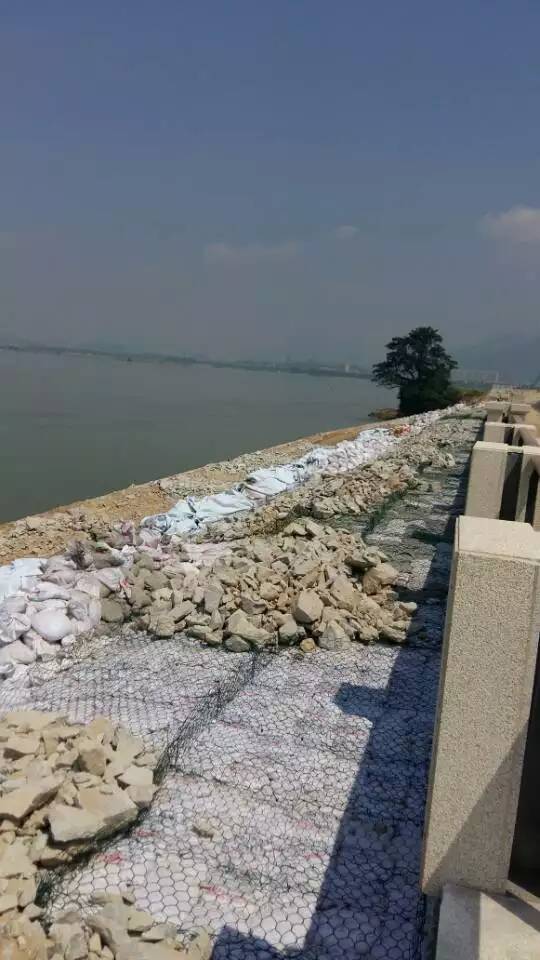

4 裝填

為了避免單邊裝填所引起隔板彎曲變形,雷諾護墊需分層進行裝填；

用于裝填的石頭大小以100mm－250mm為宜,可以有5%的變化,但不得小于網孔尺寸； 考慮到石頭的沉降,裝填時應有50mm的超高,而且護墊內裝填的石頭需用人工擺放,盡量減少空隙率,并確保表面平整.

5 絞合蓋子

 在蓋上蓋子之前,需對裝填時造成彎曲的隔板進行校正,對已裝填的石頭進行平整.最終確保所有橫向、縱向邊緣在同一直線上、石頭表面平整、不存在凹陷、凸起現象； 鋪上蓋板,用剪好的1.3m長的鋼絲將蓋子邊緣與邊板邊緣、蓋板與隔板上邊緣絞合在一起；

注:1、靠在一起的邊板邊緣以及蓋板邊緣一起絞合（有4條邊）；絞合時每間隔大約15cm單、雙圈間隔絞,并且每根剪斷鋼絲絞合長度不超過1m（一般絞合1m長邊緣用1.3m長鋼絲）.
